 Mini CNC

ผู้เยี่ยมชมสามารถที่จะพูดคุยกับ AI ได้ทั้งเสียง และ การพิมพ์ข้อความ

การเรียนรู้ เป็นหลักสำคัญที่เราเชื่อว่าทุกคนควรเข้าใจ และ ปฏิบัติ การเรียนรู้ ไม่เพียงแต่ช่วยเสริมสร้างความรู้ใหม่ ๆ แต่ยังส่งเสริมทักษะในการคิดวิเคราะห์ และ แก้ไขปัญหา ในเว็บไซต์นี้ เรามีการนำเสนอข้อมูลเกี่ยวกับการใช้งาน ไมโครคอนโทรลเลอร์ CNC Robot Automation ที่เป็นหัวใจสำคัญของการผลิต และ การควบคุมเครื่องจักร นอกจากนี้ยังมีการใช้งาน CAD/CAM ซึ่งเป็นเทคโนโลยีที่สำคัญในการออกแบบ และ ผลิตงานต่าง ๆ รวมถึง การประยุกต์ใช้ IoT ในงานอัตโนมัติที่กำลังเป็นที่นิยมในปัจจุบัน

Mini CNC คือ อะไร?

Mini CNC (Computer Numerical Control) คือ เครื่องจักรขนาดเล็กที่ใช้ระบบคอมพิวเตอร์ในการควบคุมการตัด เจาะ แกะสลัก หรือการขึ้นรูปวัสดุหลากหลายประเภท เช่น ไม้, โลหะเบา เช่น อลูมิเนียม, พลาสติก, อะคริลิก และ วัสดุอื่น ๆ เครื่อง Mini CNC ทำงานตามคำสั่งที่ป้อนผ่านโปรแกรมคอมพิวเตอร์ เช่น G-Code ซึ่งเป็นภาษาที่เครื่อง CNC ใช้เพื่อควบคุมการเคลื่อนที่ในแกน X, Y และ Z

Mini CNC มักใช้มอเตอร์แบบสเต็ปเปอร์ (Stepper Motor) หรือ เซอร์โวมอเตอร์ (Servo Motor) เพื่อควบคุมความแม่นยำในการเคลื่อนที่ของเครื่องมือ โดยมีขนาดเล็กกว่าเครื่อง CNC ขนาดใหญ่ และเหมาะสำหรับงานที่ต้องการความละเอียดในพื้นที่ขนาดเล็ก

ส่วนประกอบของ Mini CNC

1. โครงสร้างเครื่อง (Frame/Body): เป็นโครงสร้างที่ทำจากวัสดุที่แข็งแรง เช่น อลูมิเนียม หรือโลหะ เพื่อให้มั่นคงและลดการสั่นสะเทือน
2. มอเตอร์ขับเคลื่อน (Stepper Motor/Servo Motor): ใช้สำหรับควบคุมการเคลื่อนที่ของหัวตัดหรือหัวแกะในแกน X, Y และ Z
3. หัวกัดหรือหัวแกะสลัก (Spindle/Tool Head): ใช้สำหรับเจาะ ตัด หรือแกะวัสดุตามคำสั่งของโปรแกรม
4. ระบบควบคุมไฟฟ้า (Controller): ใช้ควบคุมมอเตอร์ และ หัวกัด ตามคำสั่งที่ได้รับจากโปรแกรม G-Code โดยใช้ GRBLHAL, ESP32 GRBL,Linuxcnc
5. ซอฟต์แวร์ออกแบบ (CAD) และซอฟต์แวร์แปลงคำสั่ง (CAM): ใช้ในการออกแบบชิ้นงาน (CAD) และแปลงเป็น G-Code ที่เครื่อง CNC สามารถเข้าใจได้
6. โต๊ะจับชิ้นงาน (Work Table): เป็นพื้นที่สำหรับวางวัสดุที่ต้องการตัดหรือแกะ

ประโยชน์ของ Mini CNC

1. ความแม่นยำสูง

   • Mini CNC สามารถแกะสลักหรือตัดชิ้นงานที่มีรายละเอียดสูงและซับซ้อนได้ โดยมีความแม่นยำระดับมิลลิเมตร
   • เหมาะสำหรับการผลิตชิ้นส่วนเล็ก ๆ ที่ต้องการความละเอียดสูง เช่น ชิ้นส่วนต้นแบบ (Prototype), งานอัญมณี (Jewelry), และแผงวงจร PCB

2. ลดต้นทุนการผลิต

   • เครื่อง Mini CNC ช่วยลดการใช้แรงงานมนุษย์ในกระบวนการตัดหรือแกะวัสดุ โดยสามารถทำงานแบบอัตโนมัติตามที่โปรแกรมไว้
   • ประหยัดวัสดุเนื่องจากตัดได้ตรงตามแบบที่กำหนดไว้ ไม่ต้องเสียวัสดุเหมือนการตัดด้วยมือ

3. ความยืดหยุ่นในการออกแบบ

   • สามารถออกแบบงานที่ซับซ้อนและเปลี่ยนแปลงแบบได้ง่ายโดยไม่ต้องเปลี่ยนเครื่องมือ
   • รองรับการผลิตชิ้นงานที่หลากหลาย เช่น งานไม้, งานโลหะเบา, งานแกะสลักเครื่องประดับ, งานโมเดลจำลอง ฯลฯ

4. เหมาะกับงานต้นแบบและการผลิตขนาดเล็ก (Prototyping & Small-Scale Production)

   • Mini CNC เหมาะกับการทำชิ้นงานต้นแบบ (Prototype) และการผลิตจำนวนน้อย เช่น การผลิตสินค้าสั่งทำพิเศษ (Custom Products)
   • ใช้ในธุรกิจขนาดเล็กหรือธุรกิจครัวเรือน (Home Business) เช่น การแกะสลักชื่อบนของขวัญ, การทำแม่พิมพ์งานศิลป์, และการสร้างโมเดลจำลอง

5. ต้นทุนต่ำเมื่อเทียบกับ CNC ขนาดใหญ่

   • Mini CNC มีราคาถูกกว่าระบบ CNC ขนาดใหญ่ เหมาะสำหรับผู้ประกอบการรายย่อยหรือผู้ที่ต้องการเริ่มต้นธุรกิจ
   • ขนาดเล็กกะทัดรัดและสามารถวางบนโต๊ะได้ โดยไม่ต้องใช้พื้นที่ขนาดใหญ่

6. ใช้งานง่าย

   • ผู้ใช้งานสามารถเรียนรู้การใช้งาน Mini CNC ได้อย่างรวดเร็ว เนื่องจากโปรแกรมออกแบบ CAD/CAM มีอินเทอร์เฟซที่ใช้งานง่าย
   • มีซอฟต์แวร์ที่รองรับ G-Code สำเร็จรูปที่ช่วยให้ผู้ใช้ไม่จำเป็นต้องมีทักษะด้านโปรแกรมมิ่งลึกซึ้ง

7. รองรับการทำงานอัตโนมัติ

   • สามารถปล่อยให้เครื่องทำงานได้โดยไม่ต้องเฝ้าตลอดเวลา (Unattended Operation) ช่วยเพิ่มประสิทธิภาพการผลิต
   • สามารถตั้งค่าการตัดหรือลักษณะการแกะให้เครื่องทำงานซ้ำในแบบเดียวกันหลายรอบได้

8. ขนาดกะทัดรัดและพกพาได้

   • เครื่อง Mini CNC มีขนาดเล็ก น้ำหนักเบา และพกพาได้ จึงเหมาะสำหรับการเคลื่อนย้ายหรือใช้งานในสถานที่ที่มีพื้นที่จำกัด
   • เหมาะสำหรับช่างฝีมือหรือผู้ที่ทำงาน DIY (Do-It-Yourself)

ตัวอย่างการใช้งานของ Mini CNC

งานแกะสลักไม้ : แกะสลักลวดลายบนไม้ เช่น ทำป้ายชื่อ ป้ายบ้านเลขที่ ของตกแต่งบ้าน หรือ งานประติมากรรมไม้

งานต้นแบบทางวิศวกรรม : สร้างต้นแบบชิ้นส่วนทางวิศวกรรมที่มีความซับซ้อน ก่อนการผลิตในระบบ CNC ขนาดใหญ่

งานทำแม่พิมพ์ (Mold Making) : แกะสลักแม่พิมพ์เพื่อใช้สำหรับการหล่อวัสดุต่าง ๆ เช่น เรซิน หรือยางซิลิโคน

งานผลิตชิ้นส่วนอิเล็กทรอนิกส์ (PCB Prototyping) : แกะลวดลายบนแผงวงจรพิมพ์ (PCB) โดยตรง เพื่อให้สามารถทดลองวงจรไฟฟ้าได้รวดเร็ว

งานศิลปะและของที่ระลึก : แกะสลักเครื่องประดับ แกะสลักโลโก้บนของขวัญพิเศษ เช่น แก้ว, แผ่นไม้, และแผ่นอะคริลิก

งานโมเดล 3D (3D Model Making) : ผลิตโมเดล 3D สำหรับการออกแบบสินค้า โมเดลจำลองอาคาร หรือวัตถุต้นแบบในกระบวนการออกแบบอุตสาหกรรม

สรุป

Mini CNC คือ เครื่องจักรขนาดเล็กที่ใช้ระบบคอมพิวเตอร์ในการควบคุมการตัด เจาะ หรือแกะสลักวัสดุต่าง ๆ โดยมีความแม่นยำสูง ต้นทุนต่ำ และเหมาะกับงานต้นแบบหรือการผลิตในปริมาณน้อย ประโยชน์หลักของ Mini CNC ได้แก่ การผลิตชิ้นงานต้นแบบ การสร้างชิ้นส่วนเล็ก ๆ ที่ต้องการความละเอียดสูง และการใช้งานในธุรกิจขนาดเล็ก เช่น งาน DIY, งานอัญมณี, และงานโมเดล 3D นอกจากนี้ยังช่วยลดต้นทุนการผลิต เพิ่มความแม่นยำ และประหยัดวัสดุอีกด้วย

หากคุณสนใจเริ่มต้นใช้งาน Mini CNC ควรเลือกเครื่องที่เหมาะสมกับวัสดุและขนาดชิ้นงานที่ต้องการผลิต เช่น เครื่องที่รองรับการตัดไม้, อะคริลิก หรืออลูมิเนียม ทั้งนี้ ขนาดเครื่องก็มีผลต่อขนาดชิ้นงานที่สามารถผลิตได้เช่นกัน

CNC Calculation Cutting Speed

Details

Category: CAM

Published: 11 February 2025

Hits: 2575

การคำนวณค่าความเร็วรอบ (Spindle Speed), Feed Rate และ Step Down สำหรับการกัดด้วยเครื่อง CNC เราจำเป็นต้องพิจารณาปัจจัยหลายอย่าง เช่น ชนิดของวัสดุที่ใช้, ขนาดของดอกกัด, วัสดุของดอกกัด, และค่าพารามิเตอร์อื่นๆ

สูตรพื้นฐานที่ใช้ในการคำนวณ:

1. Spindle Speed (RPM)

   RPM=π×Diameter of Tool (D)Cutting Speed (Vc)​

   โดยที่:

   • $Vc$: Cutting Speed (เมตร/นาที) ขึ้นอยู่กับชนิดของวัสดุและดอกกัด
   • $D$: เส้นผ่านศูนย์กลางของดอกกัด (มิลลิเมตร)

2. Feed Rate (F)

   $$F=\text{RPM}\times \text{Feed per Tooth (Fz)}\times \text{Number of Teeth (Z)}$$

   โดยที่:

   • $Fz$: Feed per Tooth (มิลลิเมตร/ฟัน)
   • $Z$: จำนวนฟันของดอกกัด

3. Step Down (Axial Depth of Cut)
   ค่า Step Down จะขึ้นอยู่กับความแข็งแรงของดอกกัดและชนิดของวัสดุ โดยทั่วไปจะกำหนดเป็น % ของเส้นผ่านศูนย์กลางของดอกกัด เช่น:

   • สำหรับงานหยาบ: 50-70% ของเส้นผ่านศูนย์กลาง
   • สำหรับงานละเอียด: 10-30% ของเส้นผ่านศูนย์กลาง

import math

def calculate_spindle_speed(vc, diameter):
    """
    Calculate spindle speed (RPM) based on cutting speed and tool diameter.
    :param vc: Cutting speed in meters per minute (m/min)
    :param diameter: Tool diameter in millimeters (mm)
    :return: Spindle speed in revolutions per minute (RPM)
    """
    return (vc * 1000) / (math.pi * diameter)

def calculate_feed_rate(rpm, fz, num_teeth):
    """
    Calculate feed rate (F) based on RPM, feed per tooth, and number of teeth.
    :param rpm: Spindle speed in revolutions per minute (RPM)
    :param fz: Feed per tooth in millimeters per tooth (mm/tooth)
    :param num_teeth: Number of teeth (Z)
    :return: Feed rate in millimeters per minute (mm/min)
    """
    return rpm * fz * num_teeth

def calculate_step_down(diameter, material_type):
    """
    Calculate step down (axial depth of cut) based on tool diameter and material type.
    :param diameter: Tool diameter in millimeters (mm)
    :param material_type: Type of material ('rough' or 'finish')
    :return: Step down in millimeters (mm)
    """
    if material_type == "rough":
        return diameter * 0.6  # 60% of diameter for roughing
    elif material_type == "finish":
        return diameter * 0.2  # 20% of diameter for finishing
    else:
        raise ValueError("Invalid material type. Use 'rough' or 'finish'.")

# Example usage:
if __name__ == "__main__":
    # Input parameters
    cutting_speed = 150  # Cutting speed in m/min (example for aluminum)
    tool_diameter = 10   # Tool diameter in mm
    feed_per_tooth = 0.1 # Feed per tooth in mm/tooth
    num_teeth = 4        # Number of teeth on the tool
    material_type = "rough"  # Material type ('rough' or 'finish')

    # Calculations
    rpm = calculate_spindle_speed(cutting_speed, tool_diameter)
    feed_rate = calculate_feed_rate(rpm, feed_per_tooth, num_teeth)
    step_down = calculate_step_down(tool_diameter, material_type)

    # Output results
    print(f"Spindle Speed (RPM): {rpm:.2f}")
    print(f"Feed Rate (mm/min): {feed_rate:.2f}")
    print(f"Step Down (mm): {step_down:.2f}")

เครื่องมือคำนวณพารามิเตอร์ CNC

Auto Level For GRBL Controller

Details

Category: CAM

Published: 09 December 2024

Hits: 414

การทำ Auto Level สำหรับ GRBL ด้วย Candle Controller เป็นกระบวนการที่สำคัญสำหรับงาน CNC Milling โดยเฉพาะอย่างยิ่งเมื่อคุณต้องการแกะสลักวัสดุเช่น PCB (Printed Circuit Board) ที่พื้นผิวไม่เรียบ กระบวนการนี้ช่วยปรับระดับความลึกของการตัด (Z-Axis) โดยอัตโนมัติ เพื่อชดเชยความไม่เรียบของวัสดุ ทำให้ได้ผลลัพธ์ที่แม่นยำมากขึ้น

🔥 สิ่งที่คุณต้องมี

1. GRBL Firmware ที่รองรับคำสั่ง G-Code
2. Candle Controller Software (เวอร์ชัน 1.1 ขึ้นไป)
3. Probe Sensor หรือ Touch Plate สำหรับการตรวจสอบระดับของวัสดุ
4. PCB หรือวัสดุที่ต้องการใช้งาน
5. การเชื่อมต่อ Probe Pin ในบอร์ดควบคุม GRBL (Arduino)

🔥 ขั้นตอนการทำ Auto Level

1. ตั้งค่า Hardware

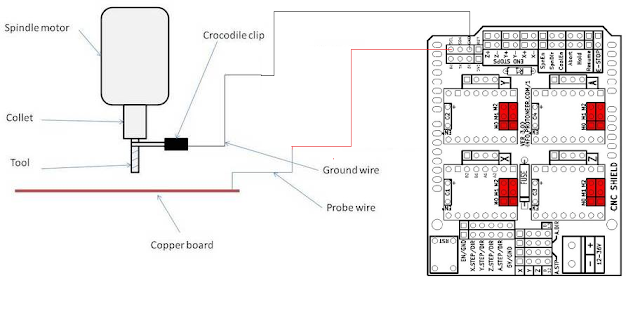

• เชื่อมต่อ Probe Sensor หรือ Touch Plate:
  • ต่อสาย Probe Sensor (ปกติจะมี 2 สาย) ดังนี้:
    • สายหนึ่งต่อกับ Probe Pin ในบอร์ด Arduino
    • อีกสายต่อกับ GND (สายดิน)
  • Touch Plate วางไว้บนวัสดุที่คุณต้องการตรวจสอบระดับ
  • ปลายหัวกัด (Spindle Bit) จะทำหน้าที่เป็นตัวนำไฟฟ้าสัมผัสกับ Touch Plate

2. ตั้งค่าใน Candle Controller

1. เปิดโปรแกรม Candle Controller และเชื่อมต่อกับเครื่อง CNC ของคุณ
2. ตรวจสอบว่า Probe Pin ทำงานได้:
   • ไปที่หน้าต่าง Console ใน Candle
   • ใช้คำสั่ง:


     โค้ด

     M119
     เพื่อดูสถานะของ Probe (ควรจะมีการเปลี่ยนสถานะเมื่อ Probe สัมผัสกับ Touch Plate)
3. ตั้งค่าให้ GRBL รองรับ Probe:
   • ตั้งค่าระยะความลึก Probe:


     โค้ด

     $10=255 $20=1
     (ขึ้นอยู่กับการตั้งค่าของ GRBL เวอร์ชันของคุณ)

3. โหลดไฟล์ G-Code

• เตรียมไฟล์ G-Code ที่คุณต้องการใช้งาน
• โหลดไฟล์เข้า Candle Controller

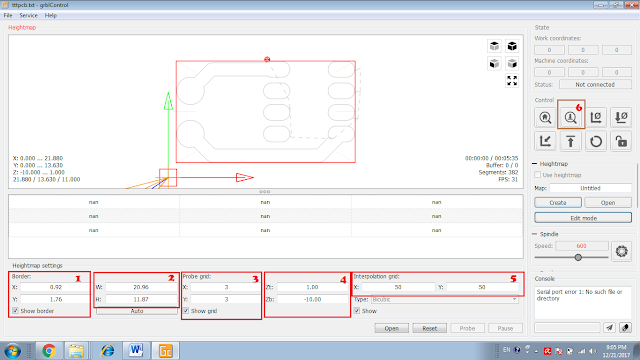

4. เริ่มต้นกระบวนการ Auto Level

1. เริ่มคำสั่ง Auto Level:
   • กดที่ปุ่ม Probe หรือ Auto Leveling ใน Candle (ขึ้นอยู่กับเวอร์ชันของซอฟต์แวร์)
2. ตั้งค่าพื้นที่ตรวจสอบ (Probe Area):
   • กำหนดขนาดพื้นที่ที่ต้องการวัด เช่น:
     • ความกว้าง (Width)
     • ความยาว (Length)
     • ความละเอียด (Resolution) หรือระยะห่างระหว่างจุดวัดแต่ละจุด
3. เริ่มการวัด:
   • เครื่อง CNC จะเริ่มเคลื่อนหัวกัดเพื่อสัมผัสกับ Touch Plate ตามจุดที่กำหนด
   • Candle จะบันทึกข้อมูลระดับความลึกของแต่ละจุดในไฟล์

5. กระบวนการแก้ไข G-Code

• เมื่อ Auto Level เสร็จสิ้น:
  • Candle จะสร้างไฟล์ G-Code ใหม่ที่ชดเชยระดับความลึกตามข้อมูลที่ Probe วัดได้
• ไฟล์ G-Code ใหม่จะถูกอัปโหลดเข้าเครื่อง CNC เพื่อเริ่มการแกะสลักโดยอัตโนมัติ

6. เริ่มการตัด

• กดปุ่ม Start ใน Candle เพื่อเริ่มงาน
• หัวกัดจะทำงานโดยปรับระดับความลึกตามข้อมูล Auto Level ที่ได้

🔥 Tips และข้อควรระวัง

1. เช็คการเชื่อมต่อ Probe:
   • ก่อนเริ่มงาน ตรวจสอบว่า Probe Sensor เชื่อมต่อกับบอร์ด GRBL อย่างถูกต้อง
   • ใช้คำสั่ง M119 เพื่อยืนยันสถานะ
2. ระวังวัสดุเสียหาย:
   • หากตั้งค่าความลึก Probe ผิด อาจทำให้หัวกัดลงลึกเกินไปจนวัสดุหรือเครื่อง CNC เสียหาย
3. ความละเอียด Probe:
   • ค่าความละเอียด (Resolution) ในการ Probe จะส่งผลต่อระยะเวลาการวัด และความแม่นยำ
4. ปรับแต่ง G-Code ด้วยความระวัง:
   • ไฟล์ G-Code ที่แก้ไขด้วย Auto Level ต้องถูกตรวจสอบว่าไม่มีคำสั่งที่อาจทำลายวัสดุหรือเครื่อง CNC

🔥 ตัวอย่างคำสั่ง Probe

• ตั้งค่าการ Probe (เริ่มต้นการตรวจจับ Touch Plate):



  โค้ด

  G38.2 Z-10 F100
  • Z-10: ระยะลึกสุดที่จะ Probe (10 มม.)
  • F100: ความเร็วการ Probe (100 มม./นาที)

• ตั้งค่าจุดเริ่มต้น (Set Zero หลัง Probe):



  โค้ด

  G92 Z0

🔥 ข้อดีของการทำ Auto Level

1. ความแม่นยำสูง:
   • ชดเชยความไม่สม่ำเสมอของวัสดุ เช่น PCB ที่ไม่ได้เรียบสนิท
2. ลดความเสียหาย:
   • ป้องกันหัวกัดลึกเกินไปหรือตื้นเกินไปในบริเวณที่วัสดุไม่สม่ำเสมอ
3. เพิ่มคุณภาพงาน:
   • งานแกะสลักออกมาดีขึ้น โดยเฉพาะงานที่ต้องการความละเอียดสูง

🔥 สรุป

การทำ Auto Level บน GRBL โดยใช้ Candle Controller เป็นเครื่องมือสำคัญสำหรับการปรับระดับพื้นผิวก่อนเริ่มงาน CNC โดยเฉพาะงาน PCB หรือวัสดุที่มีพื้นผิวไม่เรียบ การตั้งค่าและใช้งาน Probe อย่างถูกต้องช่วยให้ได้ผลลัพธ์ที่แม่นยำและป้องกันความเสียหายต่อวัสดุหรือเครื่อง CNC ของคุณ
